Нашими специалистами разработаны и внедрены комплексы технического учета темных нефтепродуктов.
ООО «НПЦ «Европрибор» тесно сотрудничает с энергетическими предприятиями нашей страны. Одним из перспективных и весьма востребованных направлений развития комплексных измерительных систем является разработка систем учета, как темных, так и светлых нефтепродуктов.

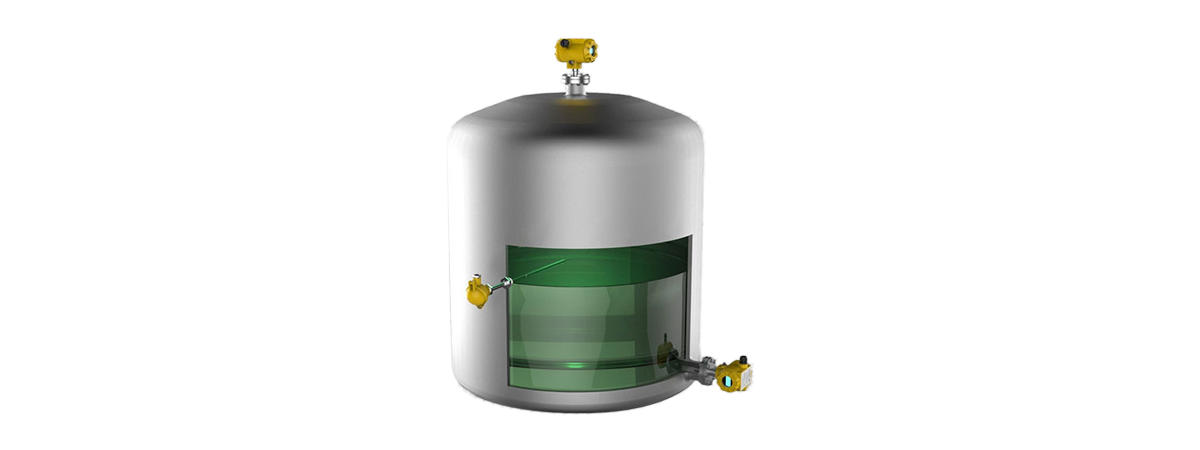

Нашими специалистами разработаны и внедрены комплексы технического учета темных нефтепродуктов: -мазута (Витебская ТЭЦ, Полоцкая ТЭЦ); -мазута, битума, гудрона (Нефтебитумный завод). Принцип действия комплекса состоит в измерении избыточного гидростатического давления столба мазута над датчиком, установленным на высоте уровня «мертвого остатка», и измерении средней температуры мазута в емкости.

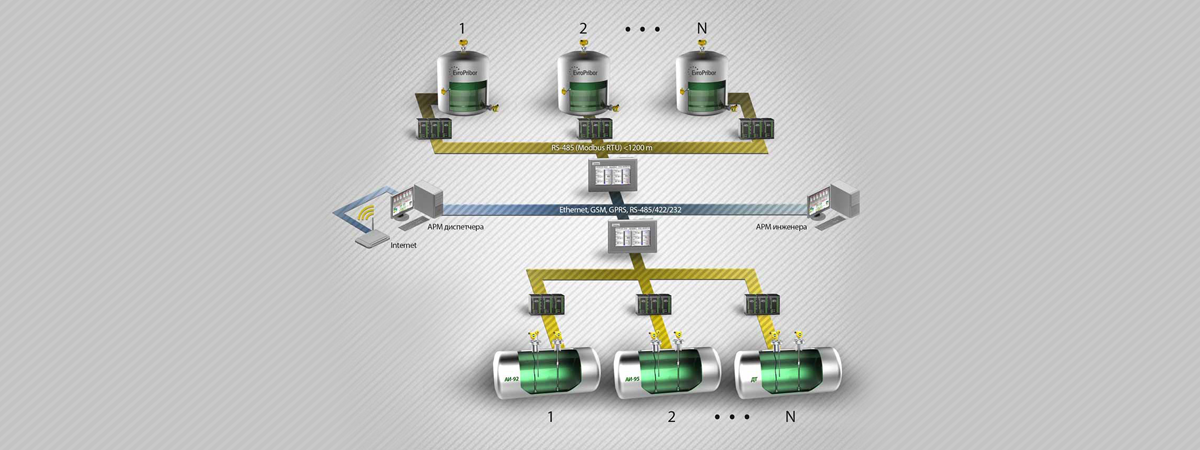

Выходные сигналы от соответствующих датчиков, пропорциональные значениям измеряемых параметров, поступают на измерительный модуль контроллера, где преобразуются в цифровые коды, которые передаются на панель оператора. Панель преобразует коды в цифровые значения измеряемых параметров, производит необходимые расчеты, индицирует необходимые данные на экране, а также передает эти данные на верхний уровень.
Комплексы реализованы на базе контроллера «Simbol-100» и операторских панелей HMI.В качестве датчиков гидростатического давления используются измерительные преобразователи давления торговой марки Aplisens. Температурные датчики использовались, как правило, имеющиеся на объектах, однако, при создании новых систем либо реконструкции существующих, преобразователи температуры также используются торговой марки Aplisens. Всё используемое оборудование производится в Республике Беларусь, имеет соответствующие сертификаты, измерительное оборудование включено в Госреестр СИ Республики Беларусь, России и Казахстана.
Приведем примеры экранов для панели управления действующих комплексов на Витебской и Полоцкой ТЭЦ.

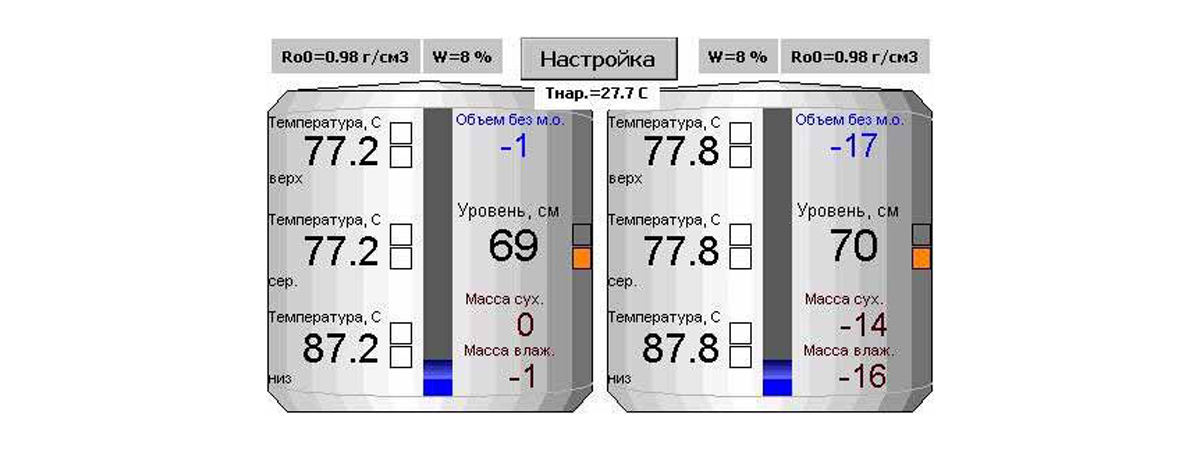

Главный экран. Витебская ТЭЦ.

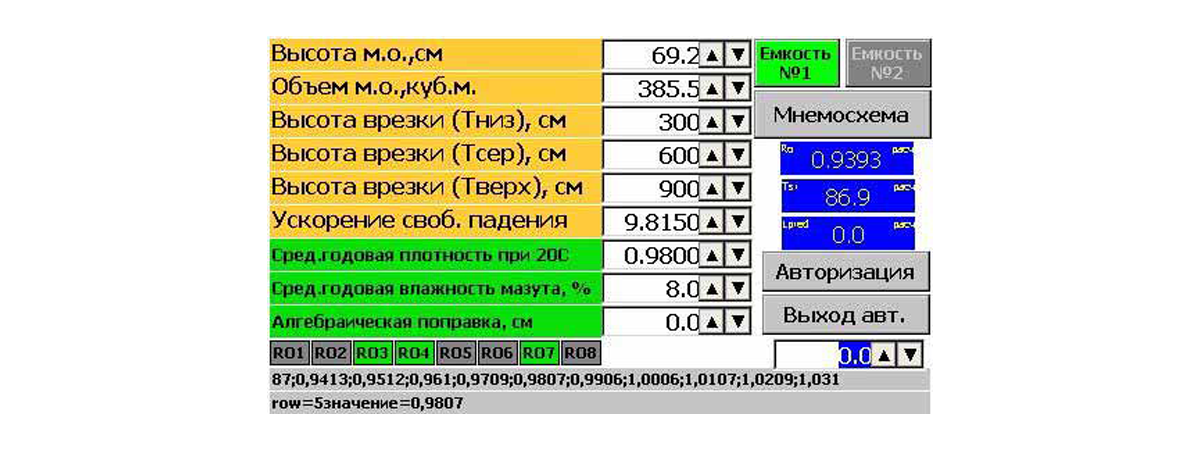

Экран настройки параметров. Витебская ТЭЦ.
Главный экран. Полоцкая ТЭЦ.

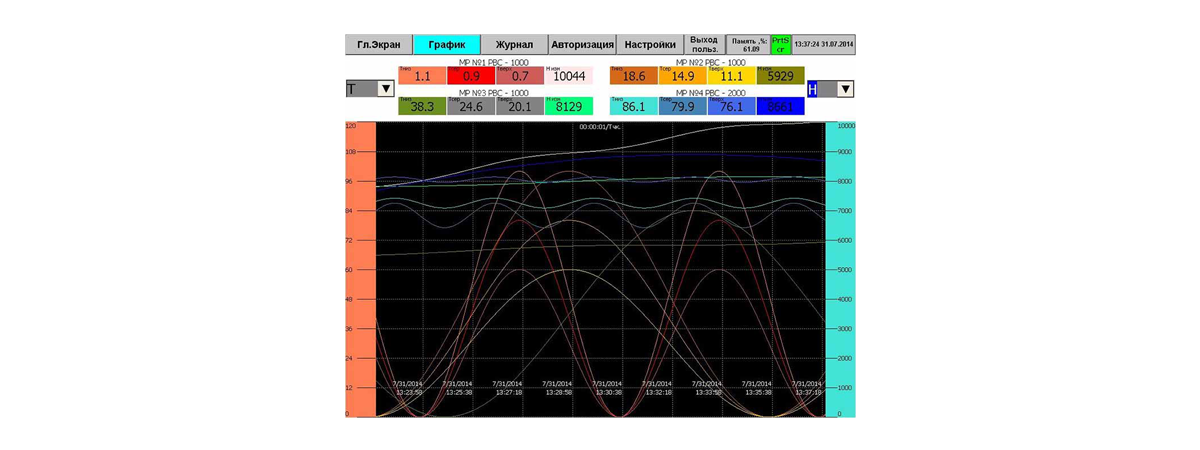

Экран «График». Полоцкая ТЭЦ.
Для коммерческого учета массы нефтепродуктов, специалистами ООО «НПЦ «Европрибор» разработан измерительный комплекс учета темных и светлых нефтепродуктов, соответствующий требованиям ГОСТ Р 8.595-2004.
Используемый метод коммерческого учета гидростатический. Используются три измерения: гидростатического давления продукта, уровня продукта (радар или магнитострикционный уровнемер) и температуры продукта, а также градуировочная таблица меры вместимости.
Погрешность нашего комплекса – не более 0,3 % (при погрешности градуировки меры вместимости 0,2 %), при допустимой – 0,5 % и 0,65 % по ГОСТ.
Кроме того, стоимость предлагаемого оборудования значительно ниже, чем у зарубежных производителей и поставщиков.
